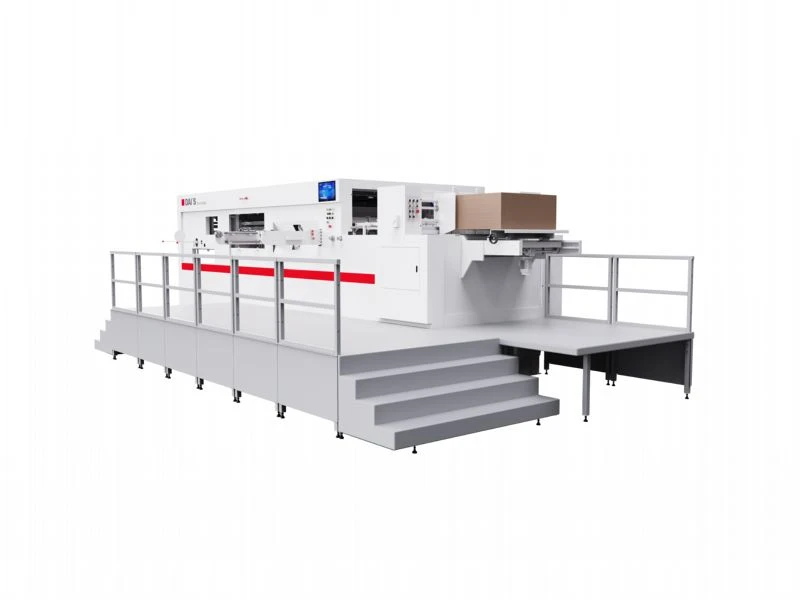

é um dos fabricantes e fornecedores mais confiáveis de cortadores e vincos de borda frontal 1300y na China. Se você vai comprar cortador de matriz de borda frontal 1300y com desconto em massa, bem-vindo para obter uma cotação de nossa fábrica. Todas as máquinas customizadas são de alta qualidade e preço competitivo.
Parâmetro Técnico
|
1. corte e vinco |
plano |
|
2. tamanho máximo do papel |
1300*950mm |
|
3.min.tamanho do papel |
550*480mm |
|
4.max.die-tamanho de corte |
1290*920mm |
|
5.min.tamanho da boca |
8mm |
|
6. pressão máxima de trabalho |
250t |
|
7. escopo de aplicação |
espessura do papel ondulado menor ou igual a 9mm |
|
8. precisão de corte |
± 0,25 mm |
|
9. velocidade máxima de trabalho |
6500 r/h |
|
10.pré-altura de empilhamento |
500mm |
|
11. Altura da pilha de coleta |
1200mm |
|
12. potência do motor principal |
11 kW |
|
13. potência nominal |
33 kW |
|
14. peso da máquina |
20t |
|
15. dimensão geral |
7273*4397*2274mmmm |
Desenho de instalação
Detalhes da máquina
Princípio do modo de trabalho da peça de ponta
Adota material de qualidade alimentar 304, livre de pressão e design exclusivo à prova de arranhões, que pode minimizar os arranhões no papel oposto, especialmente no papel de impressão em cores peritoneal.
Adota material de qualidade alimentar 304, livre de pressão e design exclusivo à prova de arranhões, que pode minimizar os arranhões no papel oposto, especialmente no papel de impressão em cores peritoneal.
Detalhes da máquinaPrincípio do modo de funcionamento da parte de alimentação de papel
Suporte de alimentação de papel
* O sistema de controle avançado é usado para controlar o dispositivo de velocidade de alimentação de papel para tornar a entrega do papel obsoleta e reduzir a colisão.
* Detector duplo fotoelétrico.
* Importe correia transportadora de papel.
* Roda de transporte de papel de poliuretano ultra{0}}resistente ao desgaste.
* Rodas de borracha ajustáveis e rodas de escova garantem o posicionamento preciso da chegada frontal e do retorno lateral.
Medidor frontal/lateral
* O pré-teste garante a taxa de chegada de papel.
* Uso de medidores duplos push{0}}de esquerda e direita para atender a diferentes requisitos de registro de impressão.
* Papel para prensa de chapa de aço, força uniforme e confiável.
Detalhes da máquinaPrincípio do modo de trabalho da peça de corte e vinco
Peça de corte
* As peças do mancal de pressão são de ferro dúctil de alta resistência-QT600-3, fundidas por tecnologia especial, com alta resistência e deformação permanente.
* Virabrequim em aço níquel-cromo-molibdênio-ouro com processo especial para aço importado da Alemanha.
* Taiwan importou engrenagens e roscas sem-fim ultra{0}}resistentes ao desgaste-.
* Dispositivo de giro de modelo de ferramenta conveniente e rápido.
* Forte sistema de lubrificação com fornecimento de óleo.
* Mecanismo intermitente de alta precisão de 240 graus.
* O dispositivo de travamento pneumático é seguro e rápido.
* Junta rotativa de alta velocidade.
* A pressão máxima é de 300 toneladas (a pressão máxima do tipo prensa é de 600 toneladas).
* Usando motor principal honeywell avançado (configuração opcional), a velocidade de corte e vinco pode chegar a 7.500 folhas por hora.
* A estrutura-da placa de corte e vinco adota um sistema de posicionamento intermediário com dispositivo-de ajuste fino.
* Tela dupla-colorida mostra o estado de funcionamento da máquina a qualquer momento.
* Configurar sistema de resfriamento de ar a óleo
Detalhes da máquinaPrincípio do modo de trabalho da parte elétrica
Tecnologia de dispensação-sem contato
* Toda a máquina adota o americano Meiji e o francês Schneider Electric. Componentes para garantir o funcionamento estável da máquina.

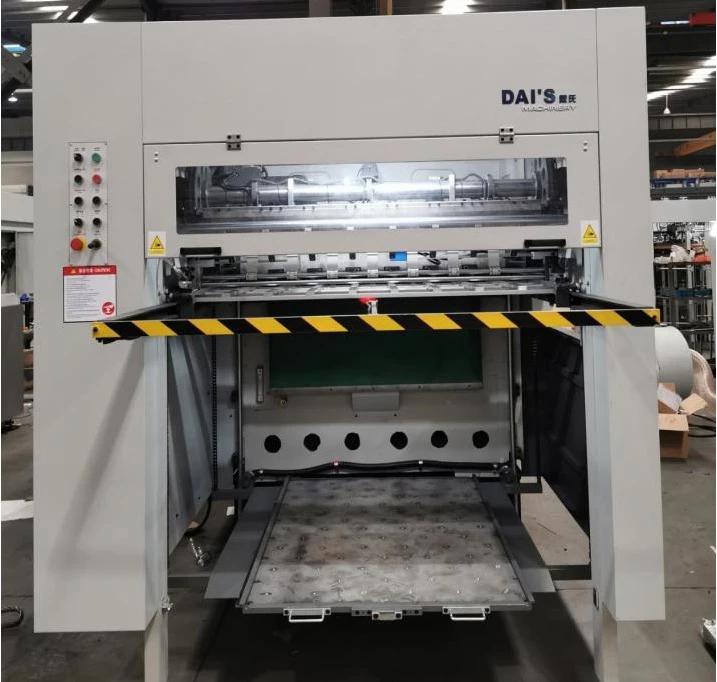

Detalhes da máquina Princípio do modo de funcionamento da peça de recebimento de papel
Departamento de recebimento
* Dispositivo de nivelamento automático de papel, dispositivo de sopro bidirecional-de recebimento de papel para garantir.
* Papel grosso e fino pode coletar o papel de maneira organizada.
* O departamento de coleta de papel está equipado com controle para realizar uma operação mais humana.
* Recebimento de papel fotoelétrico para garantir o recebimento regular do papel.
* Sistema de controle de levantamento automático da mesa de recebimento de papel.
* Coleta manual de papel.
* Dispositivo de proteção da corrente principal.
* Dispositivo anti-retorno de papel.
* Equipado com dispositivo ininterrupto-.
Exibição de equipamentos
